Номер проекта | 3109.00.00.000-1 |
Технические условия | ТУ 3182-033-00210766-2000 |

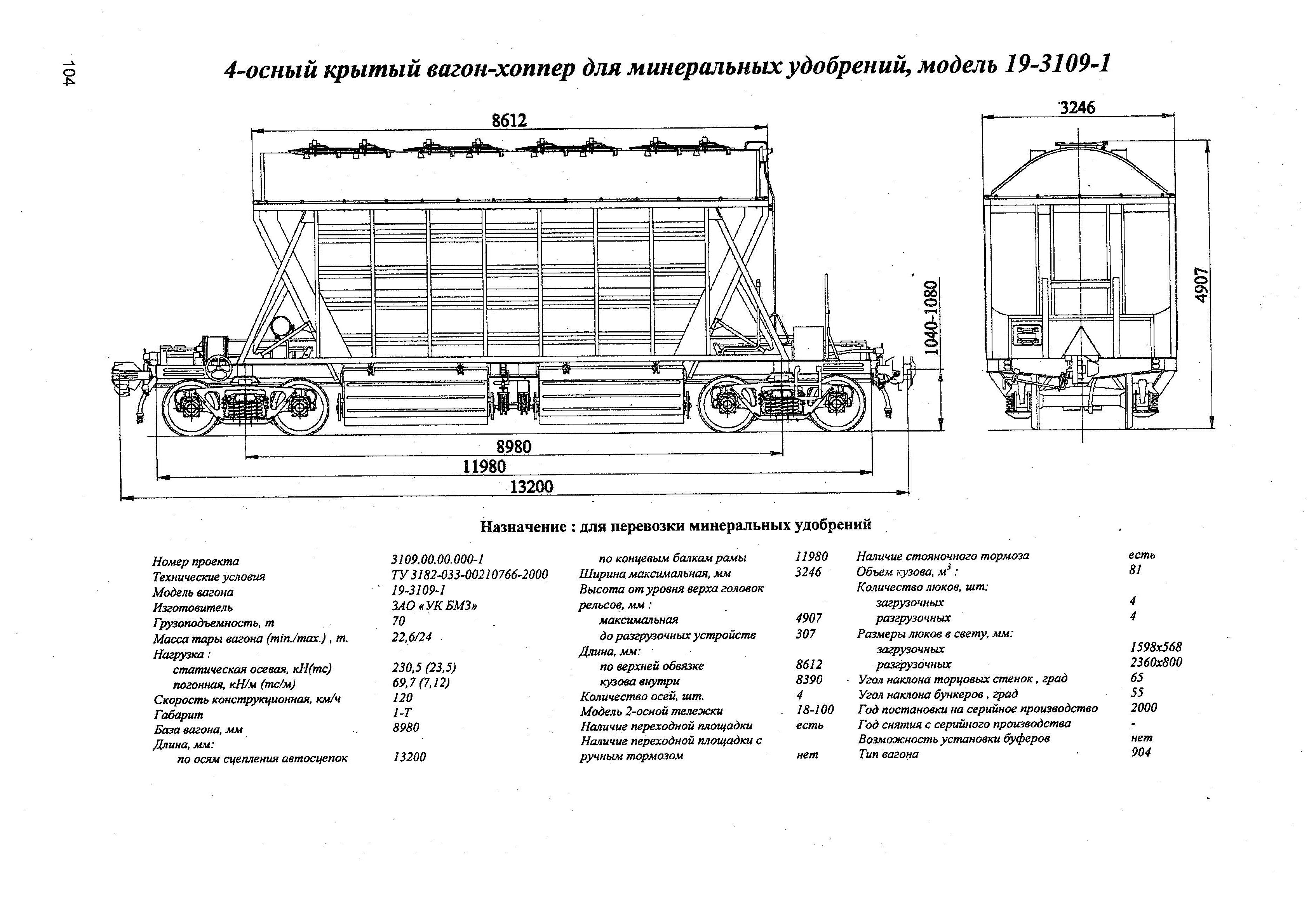

Модель вагона | 19-3109-1 |
Изготовитель | ЗАО «УКБМЗ» |
Грузоподъемность, т | 70 |
Масса тары вагона, т (мин. /макс.) | 22,6/24 |
Нагрузка:статическая осевая, кН (тс) | 230,5 (23,5) |
Нагрузка:погонная, кН/м (тс/м) | 69,7(7,12) |
Скорость конструкционная, км/ч | 120 |
Габарит, мм | 1-Т |
База вагона, мм | 8980 |
Длина, мм:по осям сцепления автосцепок | 13200 |
Длина, мм:по концевым балкам рамы | 11980 |
Ширина максимальная, мм | 3246 |
Высота от уровня верха головок рельсов, мм:максимальная | 4907 |
Высота от уровня верха головок рельсов, мм:до разгрузочных устройств | 307 |
Длина, мм:по верхней обвязке | 8612 |
Длина, мм:кузова внутри | 8390 |
Количество осей, шт | 4 |
Модель 2-осной тележки | 18-100 |
Наличие переходной площадки | есть |
Наличие переходной площадки с ручным тормозом | нет |
Наличие стояночного тормоза | есть |
Объем кузова, м3 | 81 |
Количество люков, шт:загрузочных | 4 |
Количество люков, шт:разгрузочных | 4 |
Размеры люка в свету, мм:загрузочных | 1598x568 |
Размеры люка в свету, мм:разгрузочных | 2360x800 |
Угол наклона торцовых стенок, град | 65 |
Угол наклона бункеров, град | 55 |
Год постановки на серийное производство | 2000 |
Год снятия с серийного производства | - |
Возможность установки буферов | нет |
Тип вагона | 904 |
