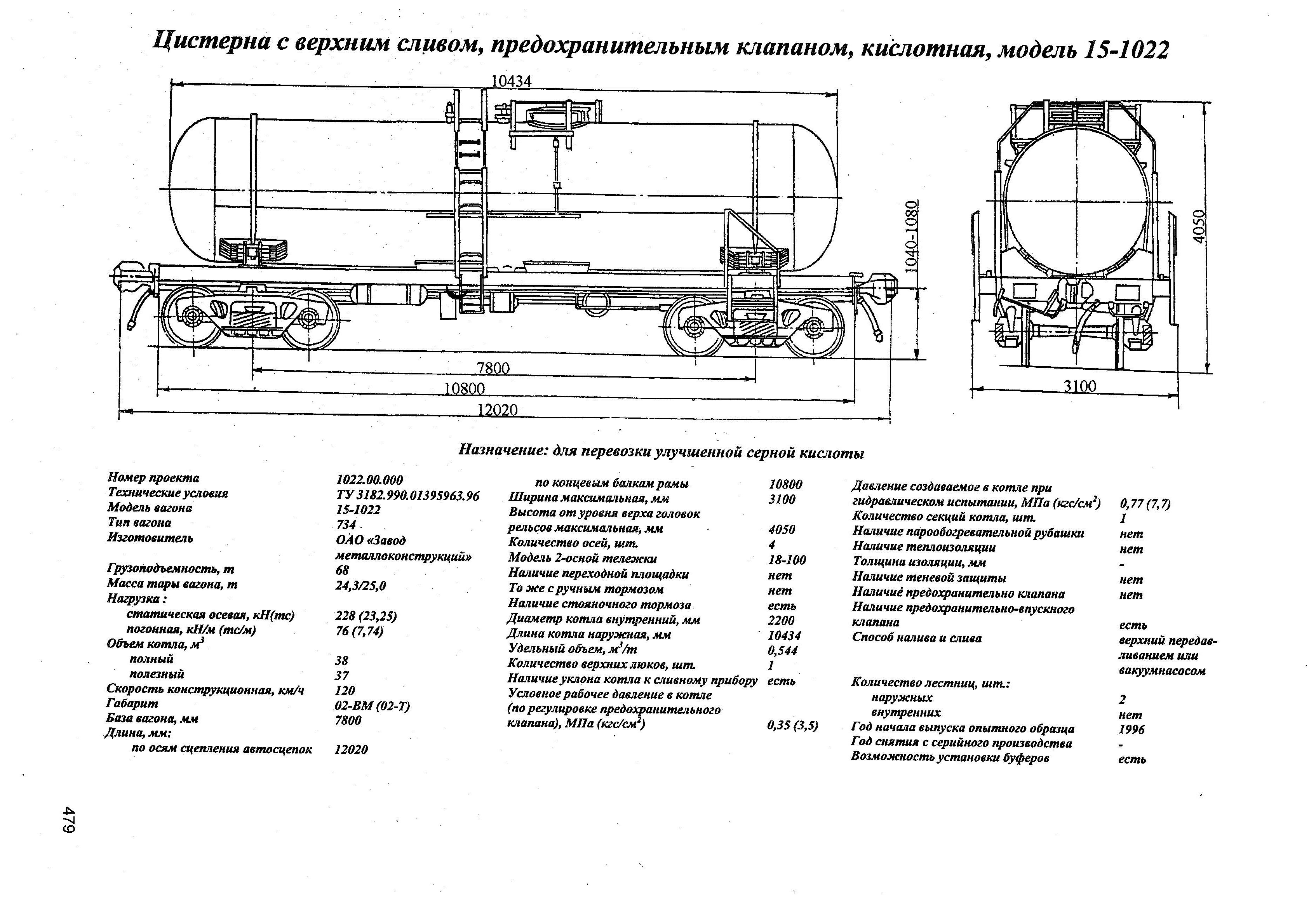

Цистерна с верхним сливом, предохранительным клапаном, кислотная, модель 15-1022
Модель вагона: 15-1022
Тип: Цистерны
Назначение: для перевозки улучшенной серной кислоты
| Номер проекта | 1022.00.000 |
| Технические условия | ТУ 3182.990.01395963.96 |
| Модель вагона | 15-1022 |
| Тип вагона | 734 |
| Изготовитель | ОАО «Завод металлоконструкций» |
| Грузоподъемность, т | 68 |
| Масса тары вагона, т | 24,3/25,0 |
| Нагрузка:статическая осевая, кН (тс) | 228(23,25) |
| Нагрузка:погонная, кН/м (тс/м) | 76(7,74) |
| Объем котла, м3:полный | 38 |
| Объем котла, м3:полезный | 37 |
| Скорость конструкционная, км/ч | 120 |
| Габарит, мм | 02-ВМ (02-Т) |
| База вагона, мм | 7800 |
| Длина, мм:по осям сцепления автосцепок | 12020 |
| Длина, мм:по концевым балкам рамы | 10800 |
| Ширина максимальная, мм | 3100 |
| Высота от уровня верха головок рельсов до уровня пола (максимальная), мм | 4050 |
| Количество осей, шт | 4 |
| Модель 2-осной тележки | 18-100 |
| Наличие переходной площадки | нет |
| То же с ручным тормозом | нет |
| Наличие стояночного тормоза | есть |
| Диаметр котла внутренний, мм | 2200 |
| Длина котла наружная, мм | 10434 |
| Удельный объем, м3/т | 0,544 |
| Количество верхних люков, шт | 1 |
| Наличие уклона котла к сливному прибору | есть |
| Условное рабочее давление в котле (по регулировке предохранительного клапана), МПа (кгс/см2) | 0,35(3,5) |
| Давление создаваемое в котле при гидравлическом испытании, МПа (кгс/см2) | 0,77(7,7) |
| Количество секций котла, шт | 1 |
| Наличие парообогревательной рубашки | нет |
| Наличие теплоизоляции | нет |
| Толщина изоляции, мм | - |
| Наличие теневой защиты | нет |
| Наличие предохранительного клапана | нет |
| Наличие предохранительного впускного клапана | есть |
| Способ налива и слива | верхний передав-ливанием или вакуумнасосом |
| Количество лестниц, шт:наружных | 2 |
| Количество лестниц, шт:внутренних | нет |
| Год начала выпуска опытного образца | 1996 |
| Год снятия с серийного производства | - |
| Возможность установки буферов | есть |
