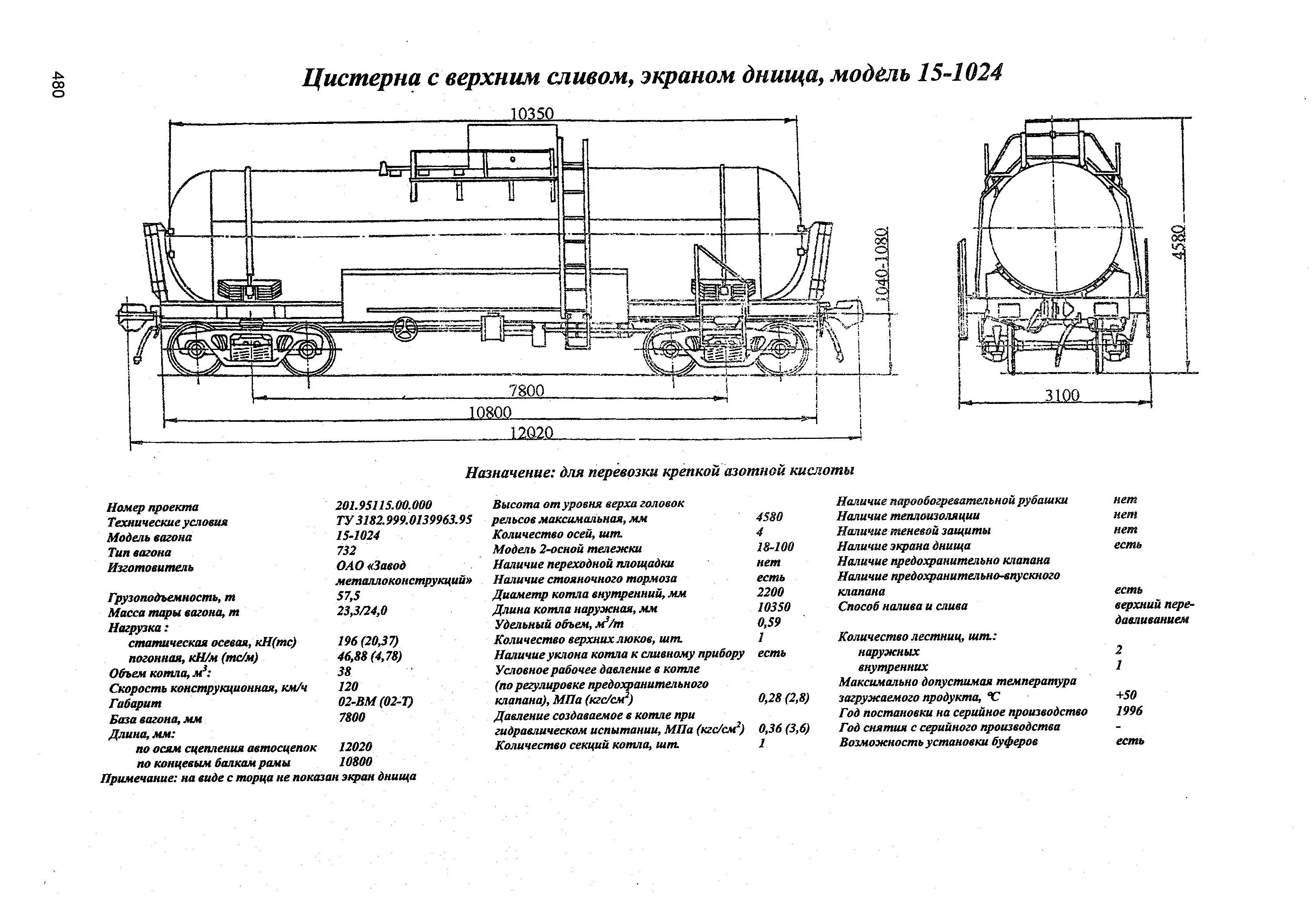

Цистерна с верхним сливом, экраном днища, модель 15-1024
Модель вагона: 15-1024
Тип: Цистерны
Назначение: для перевозки крепкой азотной кислоты
Примечание: на виде с торца не показан экран днища
| Номер проекта | 201.95US.00.000 |
| Технические условия | ТУ3182.999.0139963.95 |
| Модель вагона | 15-1024 |
| Тип вагона | 732 |
| Изготовитель | ОАО «Завод металлоконструкций» |
| Грузоподъемность, т | 57,5 |
| Масса тары вагона, т | 23,3/24,0 |
| Нагрузка:статическая осевая, кН (тс) | 196(20,37) |
| Нагрузка:погонная, кН/м (тс/м) | 46,88(4,78) |
| Объем котла, м3 | 38 |
| Скорость конструкционная, км/ч | 120 |
| Габарит, мм | 02-ВМ (02-Т) |
| База вагона, мм | 7800 |
| Длина, мм:по осям сцепления автосцепок | 12020 |
| Длина, мм:по концевым балкам рамы | 10800 |
| Высота от уровня верха головок рельсов до уровня пола (максимальная), мм | 4580 |
| Количество осей, шт | 4 |
| Модель 2-осной тележки | 18-100 |
| Наличие переходной площадки | нет |
| Наличие стояночного тормоза | есть |
| Диаметр котла внутренний, мм | 2200 |
| Длина котла наружная, мм | 10350 |
| Удельный объем, м3/т | 0,59 |
| Количество верхних люков, шт | 1 |
| Наличие уклона котла к сливному прибору | есть |
| Условное рабочее давление в котле (по регулировке предохранительного клапана), МПа (кгс/см2) | 0,28 (2,8) |
| Давление создаваемое в котле при гидравлическом испытании, МПа (кгс/см2) | 0,36 (3,6) |
| Количество секций котла, шт | 1 |
| Наличие парообогревательной рубашки | нет |
| Наличие теплоизоляции | нет |
| Наличие теневой защиты | нет |
| Наличие экрана днища | есть |
| Наличие предохранительного клапана | |
| Наличие предохранительного впускного клапана | есть |
| Способ налива и слива | верхний пере-давливанием |
| Количество лестниц, шт:наружных | 2 |
| Количество лестниц, шт:внутренних | 1 |
| Максимально допустимая температура загружаемого продукта, °С | 50 |
| Год постановки на серийное производство | 1996 |
| Год снятия с серийного производства | - |
| Возможность установки буферов | есть |
