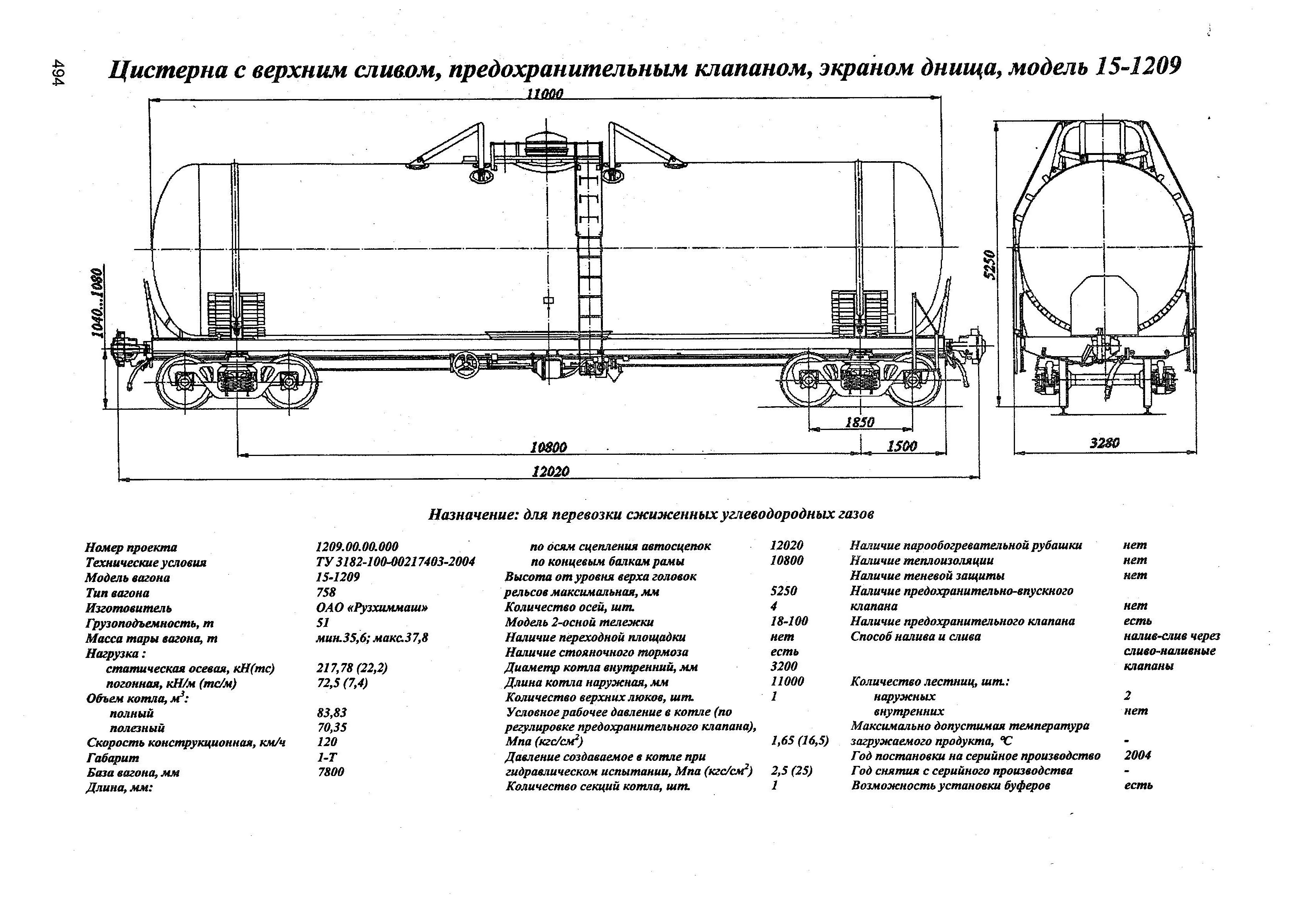

Цистерна с верхним сливом, предохранительным клапаном, экраном днища, модель 15-1209
Модель вагона: 15-1209
Тип: Цистерны
Назначение: для перевозки сжиженных углеводородных газов
| Номер проекта | 1209.00.00.000 |
| Технические условия | ТУ3182-100-00217403-2004 |
| Модель вагона | 15-1209 |
| Тип вагона | 758 |
| Изготовитель | ОАО «Рузхиммаш» |
| Грузоподъемность, т | 51 |
| Масса тары вагона, т | мин.35,6; макс.3 7,8 |
| Нагрузка:статическая осевая, кН (тс) | 217,78(22,2) |
| Нагрузка:погонная, кН/м (тс/м) | 72,5(7,4) |
| Объем котла, м3:полный | 83,83 |
| Объем котла, м3:полезный | 70,35 |
| Скорость конструкционная, км/ч | 120 |
| Габарит, мм | 1-Т |
| База вагона, мм | 7800 |
| Длина, мм:по осям сцепления автосцепок | 12020 |
| Длина, мм:по концевым балкам рамы | 10800 |
| Высота от уровня верха головок рельсов до уровня пола (максимальная), мм | 5250 |
| Количество осей, шт | 4 |
| Модель 2-осной тележки | 18-100 |
| Наличие переходной площадки | нет |
| Наличие стояночного тормоза | есть |
| Диаметр котла внутренний, мм | 3200 |
| Длина котла наружная, мм | 11000 |
| Количество верхних люков, шт | 1 |
| Условное рабочее давление в котле (по регулировке предохранительного клапана), МПа (кгс/см2) | 1,65 (16,5) |
| Давление создаваемое в котле при гидравлическом испытании, МПа (кгс/см2) | 2,5(25) |
| Количество секций котла, шт | 1 |
| Наличие парообогревательной рубашки | нет |
| Наличие теплоизоляции | нет |
| Наличие теневой защиты | нет |
| Наличие предохранительного впускного клапана | нет |
| Наличие предохранительного клапана | есть |
| Способ налива и слива | налив-слив через сливо-наливные клапаны |
| Количество лестниц, шт:наружных | 2 |
| Количество лестниц, шт:внутренних | нет |
| Максимально допустимая температура загружаемого продукта, °С | |
| Год постановки на серийное производство | 2004 |
| Год снятия с серийного производства | - |
| Возможность установки буферов | есть |
