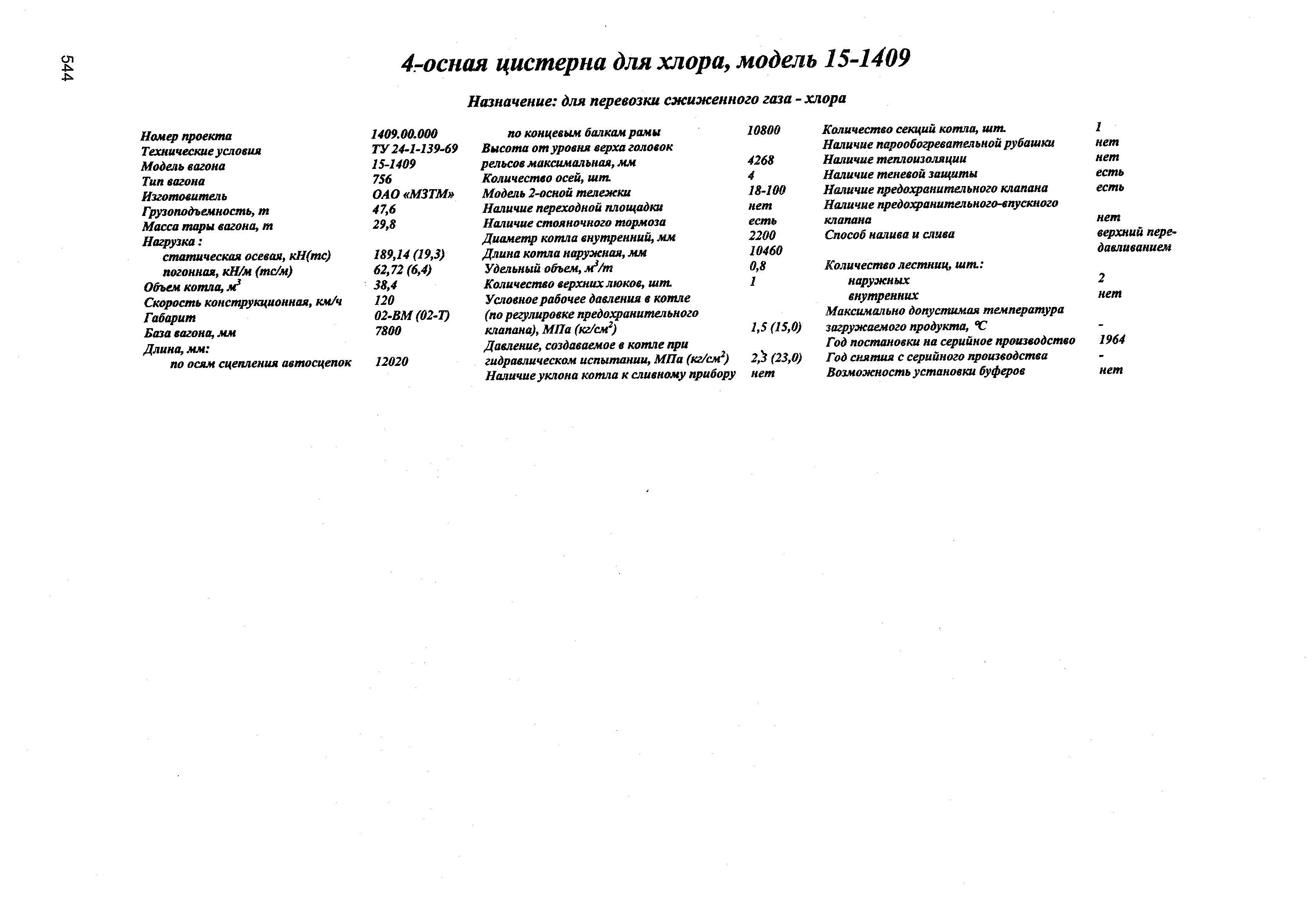

4гоеная цистерна для хлора, модель 15-1409
Модель вагона: 15-1409
Тип: Цистерны
Назначение: для перевозки сжиженного газа - хлора
| Номер проекта | 1409.00.000 |
| Технические условия | ТУ 24-1-139-69 |
| Модель вагона | 15-1409 |
| Тип вагона | 756 |
| Изготовитель | ОАО «МЗТМ» |
| Грузоподъемность, т | 47,6 |
| Масса тары вагона, т | 29,8 |
| Нагрузка:статическая осевая, кН (тс) | 189,14 (19,3) |
| Нагрузка:погонная, кН/м (тс/м) | 62,72(6,4) |
| Объем котла, м3 | 38,4 |
| Скорость конструкционная, км/ч | 120 |
| Габарит, мм | 02-ВМ (02-Т) |
| База вагона, мм | 7800 |
| Длина, мм:по осям сцепления автосцепок | 12020 |
| Длина, мм:по концевым балкам рамы | 10800 |
| Высота от уровня верха головок рельсов до уровня пола (максимальная), мм | 4268 |
| Количество осей, шт | 4 |
| Модель 2-осной тележки | 18-100 |
| Наличие переходной площадки | нет |
| Наличие стояночного тормоза | есть |
| Диаметр котла внутренний, мм | 2200 |
| Длина котла наружная, мм | 10460 |
| Удельный объем, м3/т | 0,8 |
| Количество верхних люков, шт | 1 |
| Условное рабочее давление в котле (по регулировке предохранительного клапана), МПа (кгс/см2) | 1,5(15,0) |
| Давление создаваемое в котле при гидравлическом испытании, МПа (кгс/см2) | (23,0) |
| Наличие уклона котла к сливному прибору | нет |
| Количество секций котла, шт | 1 |
| Наличие парообогревательной рубашки | нет |
| Наличие теплоизоляции | нет |
| Наличие теневой защиты | есть |
| Наличие предохранительного клапана | есть |
| Наличие предохранительного впускного клапана | нет |
| Способ налива и слива | верхний пере-давливанием |
| Количество лестниц, шт:наружных | 2 |
| Количество лестниц, шт:внутренних | нет |
| Максимально допустимая температура загружаемого продукта, °С | |
| Год постановки на серийное производство | 1964 |
| Год снятия с серийного производства | - |
| Возможность установки буферов | нет |
