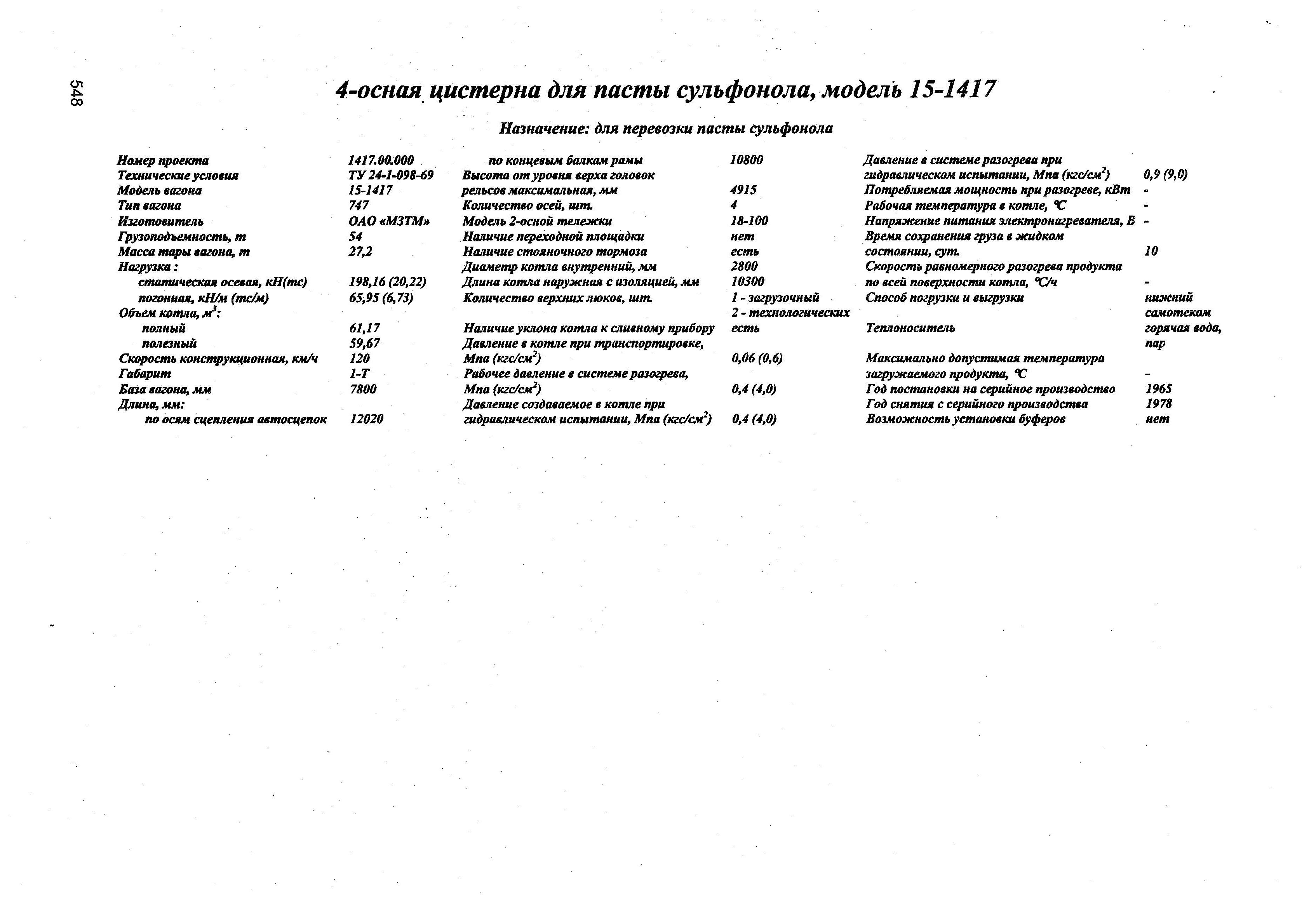

4-осная цистерна для пасты сулъфонола, модель 15-1417
Модель вагона: 15-1417
Тип: Цистерны
Назначение: для перевозки пасты сульфонала
| Номер проекта | 1417.00.Ш |
| Технические условия | ТУ24-1-098-69 |
| Модель вагона | 15-1417 |
| Тип вагона | 747 |
| Изготовитель | ОАО «МЗТМ» |
| Грузоподъемность, т | 54 |
| Масса тары вагона, т | 27,2 |
| Нагрузка:апатическая осевая, кН(тс) | 198,16(20,22) |
| Нагрузка:погонная, кН/м (тс/м) | 65,95(6,73) |
| Объем котла, м3:полный | 61,17 |
| Объем котла, м3:полезный | 59,67 |
| Скорость конструкционная, км/ч | 120 |
| Габарит, мм | 1-Т |
| База вагона, мм | 7800 |
| Длина, мм:по осям сцепления автосцепок | 12020 |
| Длина, мм:по концевым балкам рамы | 10800 |
| Высота от уровня верха головок рельсов до уровня пола (максимальная), мм | 4915 |
| Количество осей, шт | 4 |
| Модель 2-осной тележки | 18-100 |
| Наличие переходной площадки | нет |
| Наличие стояночного тормоза | есть |
| Диаметр котла внутренний, мм | 2800 |
| Длина котла наружная с изоляцией, мм | 10300 |
| Количество верхних люков, шт | 1 - загрузочный 2 - технологических |
| Наличие уклона котла к сливному прибору | есть |
| Давление в котле при транспортировке, МПа (кгс/см2) | 0,06 (0,6) |
| Рабочее давление в системе разогрева, МПа (кгс/см2) | 0,4 (4,0) |
| Давление создаваемое в котле при гидравлическом испытании, МПа (кгс/см2) | 0,4 (4,0) |
| Давление в системе разогрева при гидравлическом испытании, МПа (кгс/см2) | 0,9 (9,0) |
| Потребляемая мощность при разогреве, кВт | - |
| Рабочая температура в котле, °С | - |
| Напряжение питания электронагревателя, В | - |
| Время сохранения груза в жидком состоянии, сут. | 10 |
| Скорость равномерного разогрева продукта по всей поверхности котла, °С/ч | |
| Способ погрузки и выгрузки | нижний самотеком |
| Теплоноситель | горячая вода, пар |
| Максимально допустимая температура загружаемого продукта, °С | |
| Год постановки на серийное производство | 1965 |
| Год снятия с серийного производства | 1978 |
| Возможность установки буферов | нет |
