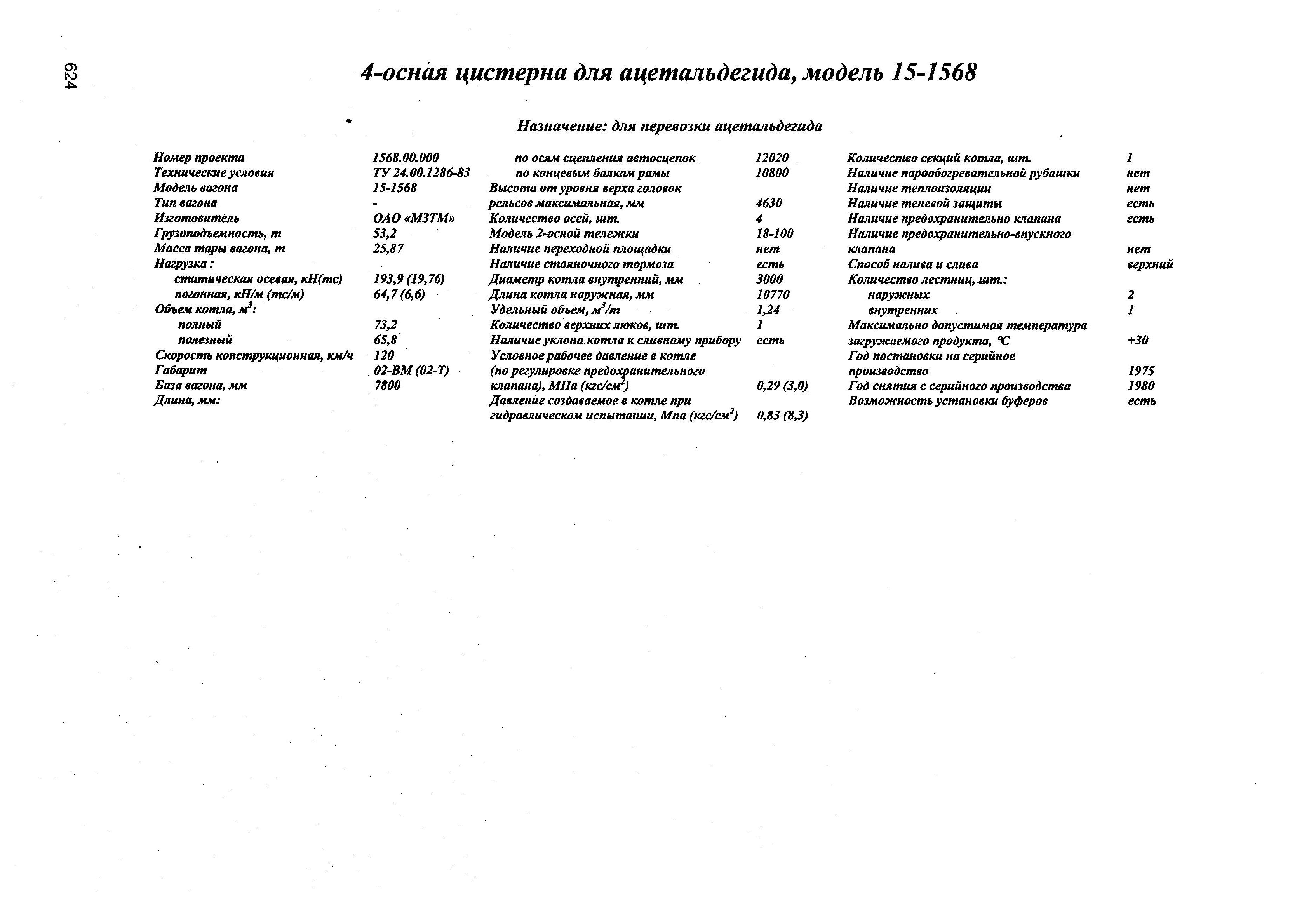

4-осная цистерна для ацетальдегида, модель 15-1568
Модель вагона: 15-1568
Тип: Цистерны
Назначение: для перевозки ацетальдегида
| Номер проекта | 1568.00.000 |
| Технические условия | ТУ24.00.1286-83 |
| Модель вагона | 15-1568 |
| Тип вагона | - |
| Изготовитель | ОАО «МЗТМ» |
| Грузоподъемность, т | 53,2 |
| Масса тары вагона, т | 25,87 |
| Нагрузка:статическая осевая, кН (тс) | 193,9(19,76) |
| Нагрузка:погонная, кН/м (тс/м) | 64,7(6,6) |
| Объем котла, м3:полный | 73,2 |
| Объем котла, м3:полезный | 65,8 |
| Скорость конструкционная, км/ч | 120 |
| Габарит, мм | 02-ВМ (02-Т) |
| База вагона, мм | 7800 |
| Длина, мм:по осям сцепления автосцепок | 12020 |
| Длина, мм:по концевым балкам рамы | 10800 |
| Высота от уровня верха головок рельсов до уровня пола (максимальная), мм | 4630 |
| Количество осей, шт | 4 |
| Модель 2-осной тележки | 18-100 |
| Наличие переходной площадки | нет |
| Наличие стояночного тормоза | есть |
| Диаметр котла внутренний, мм | 3000 |
| Длина котла наружная, мм | 10770 |
| Удельный объем, м3/т | 1,24 |
| Количество верхних люков, шт | 1 |
| Наличие уклона котла к сливному прибору | есть |
| Условное рабочее давление в котле (по регулировке предохранительного клапана), МПа (кгс/см2) | 0,29(3,0) |
| Давление создаваемое в котле при гидравлическом испытании, МПа (кгс/см2) | 0,83 (8,3) |
| Количество секций котла, шт | 1 |
| Наличие парообогревательной рубашки | нет |
| Наличие теплоизоляции | нет |
| Наличие теневой защиты | есть |
| Наличие предохранительного клапана | есть |
| Наличие предохранительного впускного клапана | нет |
| Способ налива и слива | верхний |
| Количество лестниц, шт:наружных | 2 |
| Количество лестниц, шт:внутренних | 1 |
| Максимально допустимая температура загружаемого продукта, °С | 30 |
| Год постановки на серийное производство | 1975 |
| Год снятия с серийного производства | 1980 |
| Возможность установки буферов | есть |
