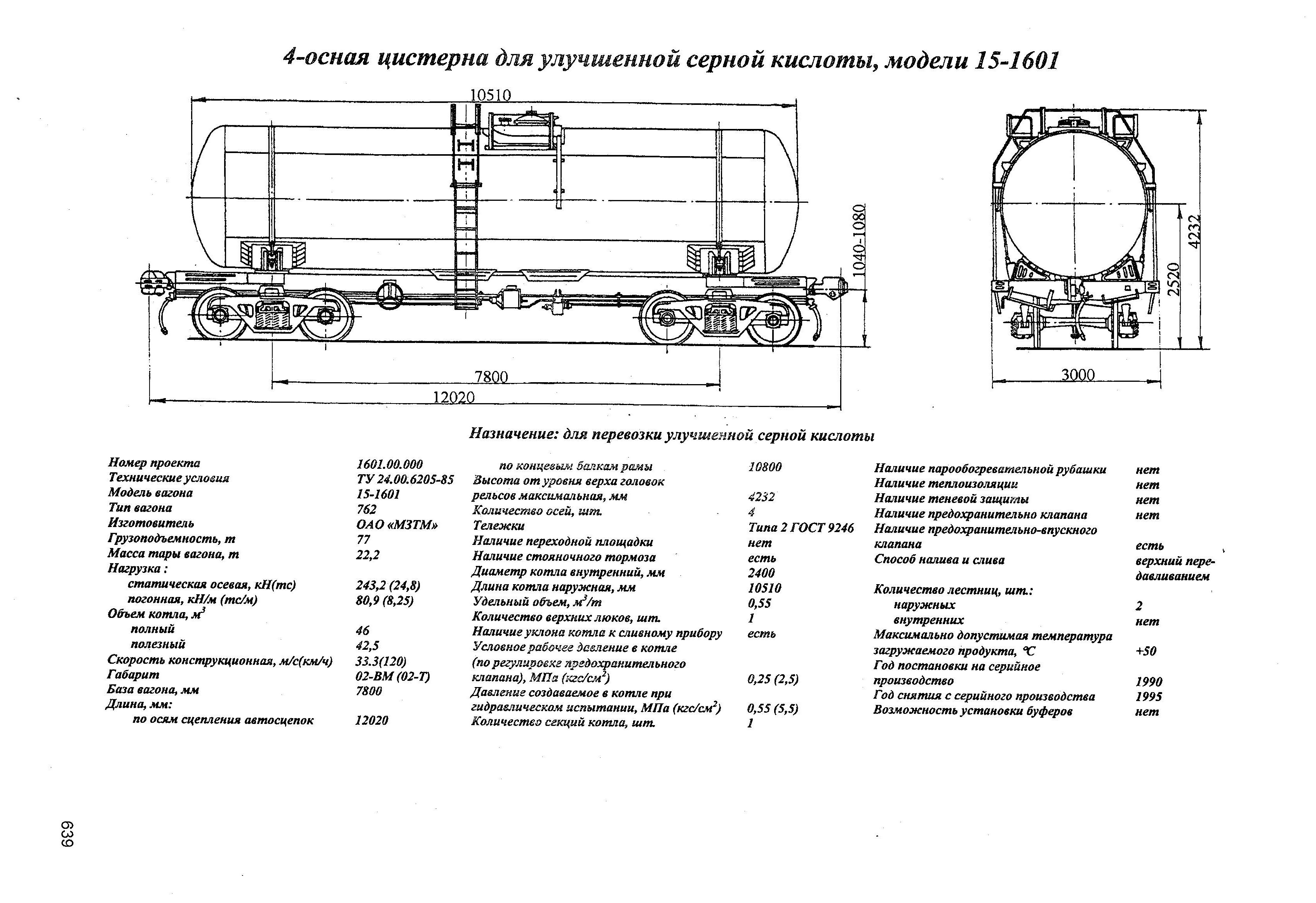

4-осная цистерна для улучшенной серной кислоты, модели 15-1601
Модель вагона: 15-1601
Тип: Цистерны
Назначение: для перевозки улучшенной серной кислоты
| Номер проекта | 1601.00.000 |
| Технические условия | ТУ 24.00.6205-85 |
| Модель вагона | 15-1601 |
| Тип вагона | 762 |
| Изготовитель | ОАО «МЗТМ» |
| Грузоподъемность, т | 77 |
| Масса тары вагона, т | 22,2 |
| Нагрузка:статическая осевая, кН (тс) | 243,2 (24,8) |
| Нагрузка:погонная, кН/м (тс/м) | 80,9 (8,25) |
| Объем котла, м3:полный | 46 |
| Объем котла, м3:полезный | 42,5 |
| Скорость конструкционная, (м/с) км/ч | 33.3(120) |
| Габарит, мм | 02-ВМ (02-Т) |
| База вагона, мм | 7800 |
| Длина, мм:по осям сцепления автосцепок | 12020 |
| Длина, мм:по концевым балкам рамы | 10800 |
| Высота от уровня верха головок рельсов до уровня пола (максимальная), мм | 4232 |
| Количество осей, шт | 4 |
| Тележки | Типа 2 ГОСТ 9246 |
| Наличие переходной площадки | нет |
| Наличие стояночного тормоза | есть |
| Диаметр котла внутренний, мм | 2400 |
| Длина котла наружная, мм | 10510 |
| Удельный объем, м3/т | 0,55 |
| Количество верхних люков, шт | 1 |
| Наличие уклона котла к сливному прибору | есть |
| Условное рабочее давление в котле (по регулировке предохранительного клапана), МПа (кгс/см2) | 0,25 (2,5) |
| Давление создаваемое в котле при гидравлическом испытании, МПа (кгс/см2) | 0,55 (5,5) |
| Количество секций котла, шт | 1 |
| Наличие парообогревательной рубашки | нет |
| Наличие теплоизоляции | нет |
| Наличие теневой защиты | нет |
| Наличие предохранительного клапана | нет |
| Наличие предохранительного впускного клапана | есть |
| Способ налива и слива | верхний пере-давливанием |
| Количество лестниц, шт:наружных | 2 |
| Количество лестниц, шт:внутренних | нет |
| Максимально допустимая температура загружаемого продукта, °С | 50 |
| Год постановки на серийное производство | 1990 |
| Год снятия с серийного производства | 1995 |
| Возможность установки буферов | нет |
