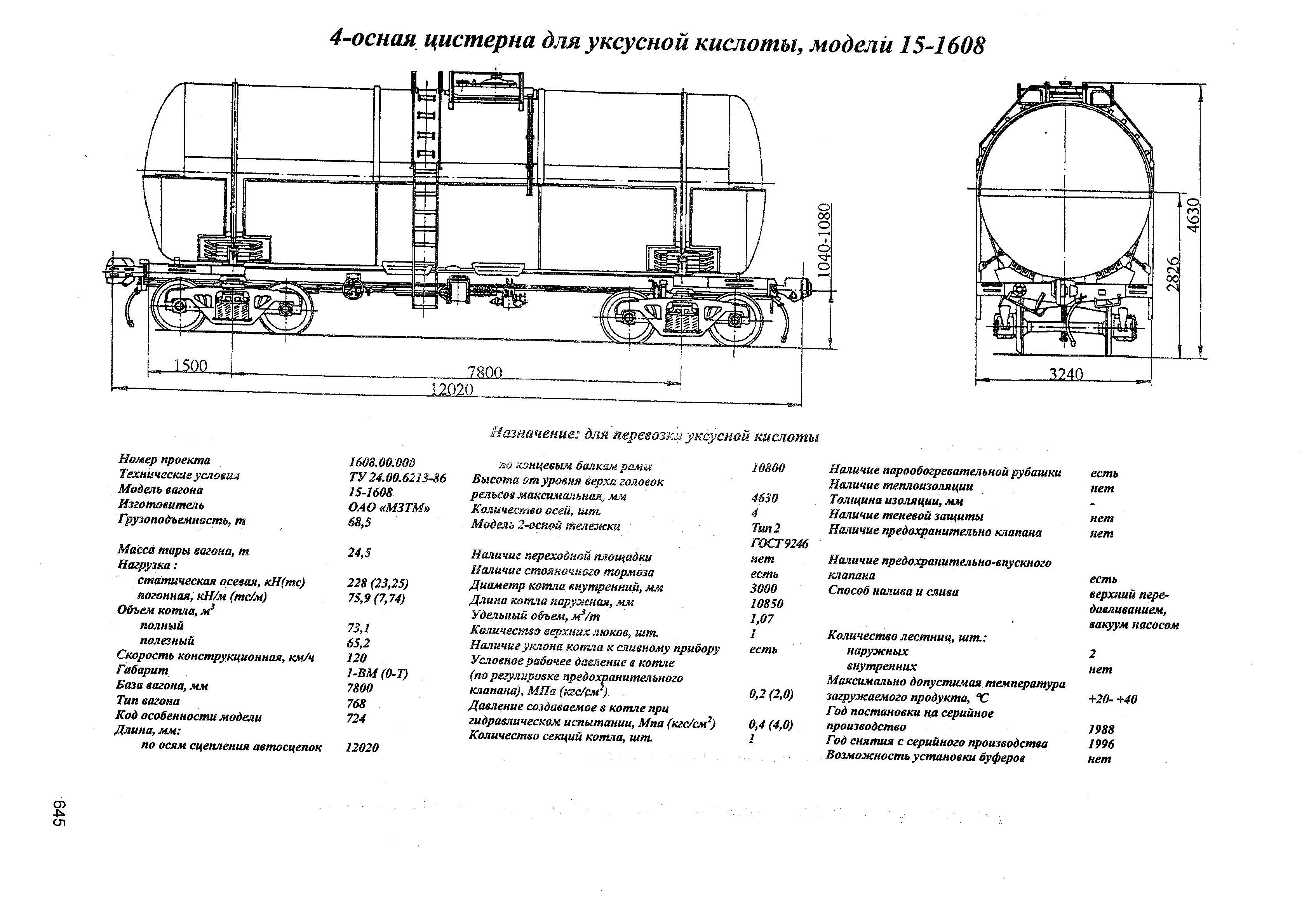

4-осная цистерна для уксусной кислоты, модели 15-1608
Модель вагона: 15-1608
Тип: Цистерны
Назначение: Назначение; для перевозки уксусной кислоты
| Номер проекта | 1608.00.000 |
| Технические условия | ТУ24.00.6213-36 |
| Модель вагона | 15-1608 |
| Изготовитель | ОАО «МЗТМ» |
| Грузоподъемность, т | 68,5 |
| Масса тары вагона, т | 24,5 |
| Нагрузка:статическая осевая, кН (тс) | 228 (23,25) |
| Нагрузка:погонная, кН/м (тс/м) | 75,9(7,74) |
| Объем котла, м3:полный | 73,1 |
| Объем котла, м3:полезный | 65,2 |
| Скорость конструкционная, км/ч | 120 |
| Габарит База вагона, мм | 1-ВМ(О-Т) 7800 |
| Тип вагона | 768 |
| Код особенности модели | 724 |
| Длина, мм:по осям сцепления автосцепок | 12020 |
| Длина, мм:по концевым балкам рамы | 10800 |
| Высота от уровня верха головок рельсов до уровня пола (максимальная), мм | 4630 |
| Количество осей, шт | 4 |
| Модель 2-осной тележки | Тип 2 ГОСТ9246 |
| Наличие переходной площадки | нет |
| Наличие стояночного тормоза | есть |
| Диаметр котла внутренний, мм | 3000 |
| Длина котла наружная, мм | 10850 |
| Удельный объем, м3/т | 1,07 |
| Количество верхних люков, шт | 1 |
| Наличие уклона котла к сливному прибору | есть |
| Условное рабочее давление в котле (по регулировке предохранительного клапана), МПа (кгс/см2) | 0,2 (2,0) |
| Давление создаваемое в котле при гидравлическом испытании, МПа (кгс/см2) | 0,4 (4,0) |
| Количество секций котла, шт | 1 |
| Наличие парообогревательной рубашки | есть |
| Наличие теплоизоляции | нет |
| Толщина изоляции, мм | - |
| Наличие теневой защиты | нет |
| Наличие предохранительного клапана | нет |
| Наличие предохранительного впускного клапана | есть |
| Способ налива и слива | верхний пере-давливанием,вакуум насосом |
| Количество лестниц, шт:наружных | 2 |
| Количество лестниц, шт:внутренних | нет |
| Максимально допустимая температура загружаемого продукта, °С | -20 |
| Год постановки на серийное производство | 1988 |
| Год снятия с серийного производства | 1996 |
| Возможность установки буферов | нет |
