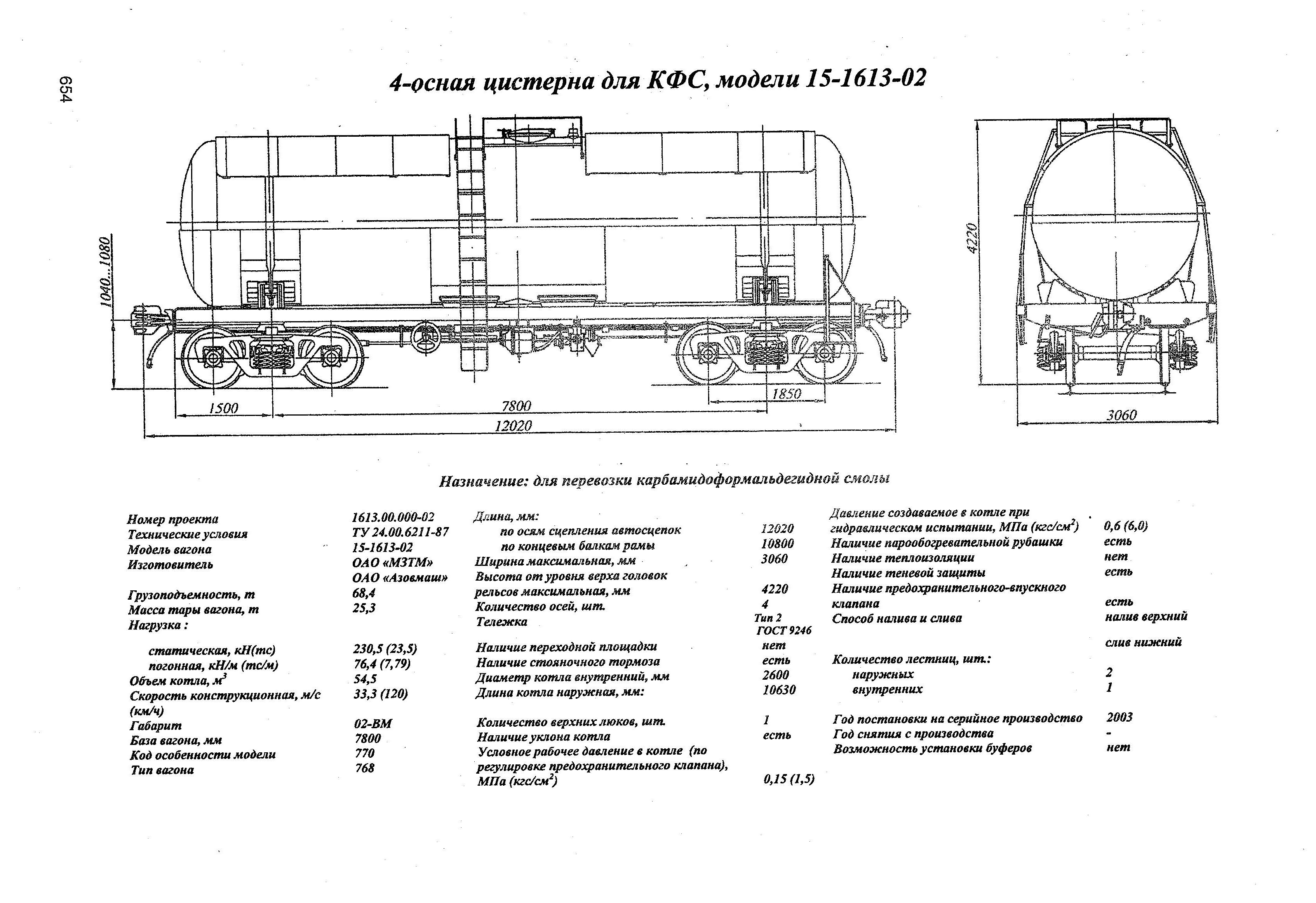

4-осная цистерна для КФС, модели 15-1613-02
Модель вагона: 15-1613-02
Тип: Цистерны
Назначение: для перевозки карбамидоформальдегиднвй смолы
| Номер проекта | 1613.00.000-02 |
| Технические условия | ТУ24.00.6211-87 |
| Модель вагона | 15-1613-02 |
| Изготовитель | ОАО «МЗТМ» ОАО «Азовмаш» |
| Грузоподъемность, т | 68,4 |
| Масса тары вагона, т | 25,3 |
| Нагрузка:статическая, кН(тс) | 230,5(23,5) |
| Нагрузка:погонная, кН/м (тс/м) | 76,4(7,79) |
| Объем котла, м3 | 54,5 |
| Скорость конструкционная, (м/с) км/ч | 33,3 (120) |
| Габарит, мм | 02-ВМ |
| База вагона, мм | 7800 |
| Код особенности модели | 770 |
| Тип вагона | 768 |
| Длина, мм:по осям сцепления автосцепок | 12020 |
| Длина, мм:по концевым балкам рамы | 10800 |
| Ширина максимальная, мм | 3060 |
| Высота от уровня верха головок рельсов до уровня пола (максимальная), мм | 4220 |
| Количество осей, шт | 4 |
| Тележка | Тип 2 ГОСТ 9246 |
| Наличие переходной площадки | нет |
| Наличие стояночного тормоза | есть |
| Диаметр котла внутренний, мм | 2600 |
| Количество верхних люков, шт | 1 |
| Наличие уклона котла | есть |
| Условное рабочее давление в котле (по регулировке предохранительного клапана), МПа (кгс/см2) | 0,15(1,5) |
| Давление создаваемое в котле при гидравлическом испытании, МПа (кгс/см2) | 0,6 (6,0) |
| Наличие парообогревательной рубашки | есть |
| Наличие теплоизоляции | нет |
| Наличие теневой защиты | есть |
| Наличие предохранительного впускного клапана | есть |
| Способ налива и слива | налив верхний слив нижний |
| Количество лестниц, шт:наружных | 2 |
| Количество лестниц, шт:внутренних | 1 |
| Год постановки на серийное производство | 2003 |
| Год снятия с производства | - |
| Возможность установки буферов | нет |
