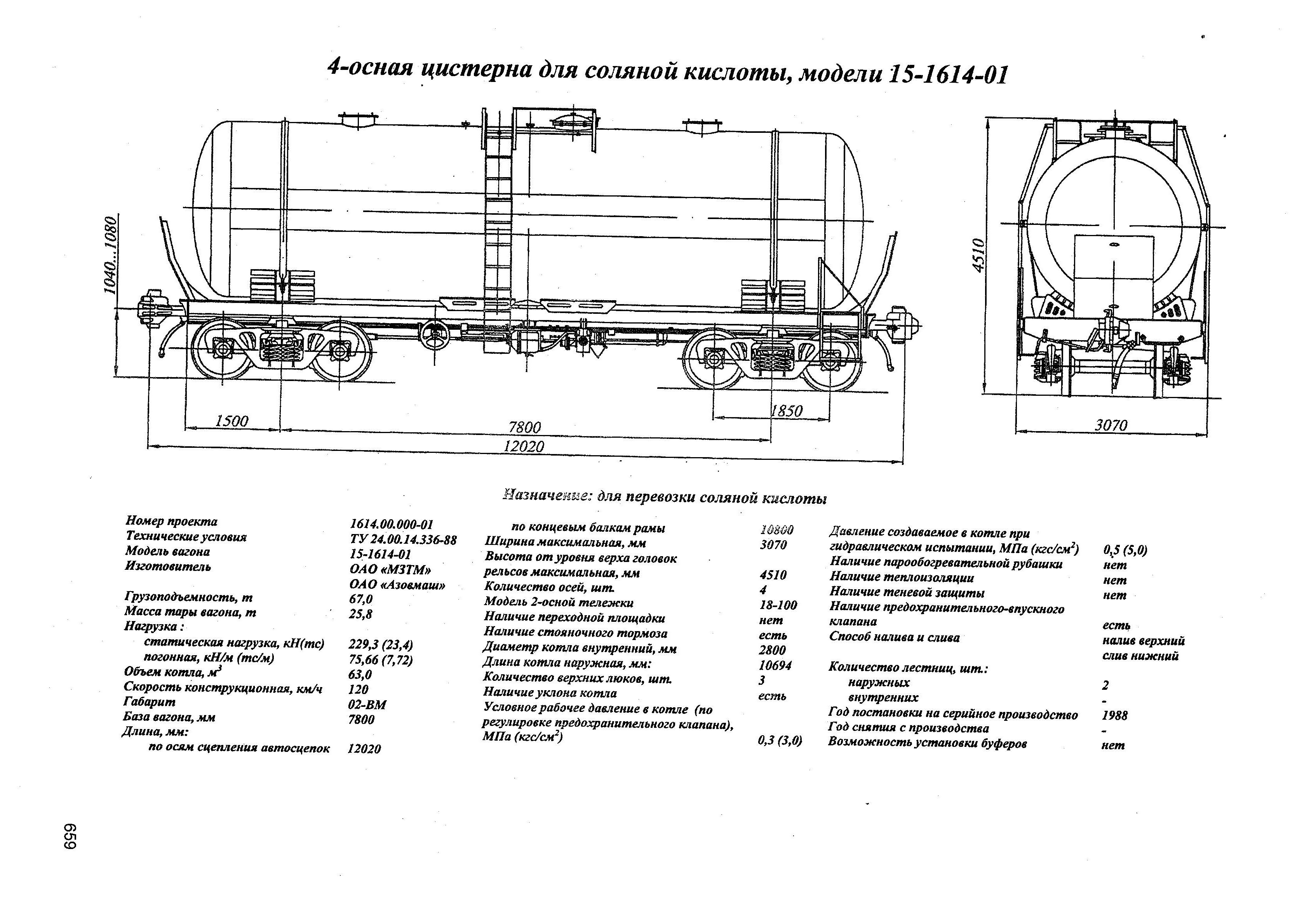

4-осная цистерна для соляной кислоты, модели 15-1614-01
Модель вагона: 15-1614-01
Тип: Цистерны
Назначение: для перевозки соляной кислоты
| Номер проекта | 1614.00.000-01 |
| Технические условия | ТУ 24.00.14.336-88 |
| Модель вагона | 15-1614-01 |
| Изготовитель | ОАО «МЗТМ» ОАО «Азовмаш» |
| Грузоподъемность, т | 67,0 |
| Масса тары вагона, т | 25,8 |
| Нагрузка:статическая нагрузка, кН(тс) | 229,3 (23,4) |
| Нагрузка:погонная, кН/м (тс/м) | 75,66(7,72) |
| Объем котла, м3 | 63,0 |
| Скорость конструкционная, км/ч | 120 |
| Габарит, мм | 02-ВМ |
| База вагона, мм | 7800 |
| Длина, мм:по осям сцепления автосцепок | 12020 |
| Длина, мм:по концевым балкам рамы | 1080 |
| Ширина максимальная, мм | 3070 |
| Высота от уровня верха головок рельсов до уровня пола (максимальная), мм | 4510 |
| Количество осей, шт | 4 |
| Модель 2-осной тележки | 18-100 |
| Наличие переходной площадки | нет |
| Наличие стояночного тормоза | есть |
| Диаметр котла внутренний, мм | 2800 |
| Количество верхних люков, шт | 3 |
| Наличие уклона котла | есть |
| Условное рабочее давление в котле (по регулировке предохранительного клапана), МПа (кгс/см2) | 0,3 (3,0) |
| Давление создаваемое в котле при гидравлическом испытании, МПа (кгс/см2) | 0.5 (5,0) |
| Наличие парообогревательной рубашки | нет |
| Наличие теплоизоляции | нет |
| Наличие теневой защиты | нет |
| Наличие предохранительного впускного клапана | есть |
| Способ налива и слива | налив верхний слив нижний |
| Количество лестниц, шт:наружных | 2 |
| Количество лестниц, шт:внутренних | - |
| Год постановки на серийное производство | 1988 |
| Год снятия с производства | - |
| Возможность установки буферов | нет |
