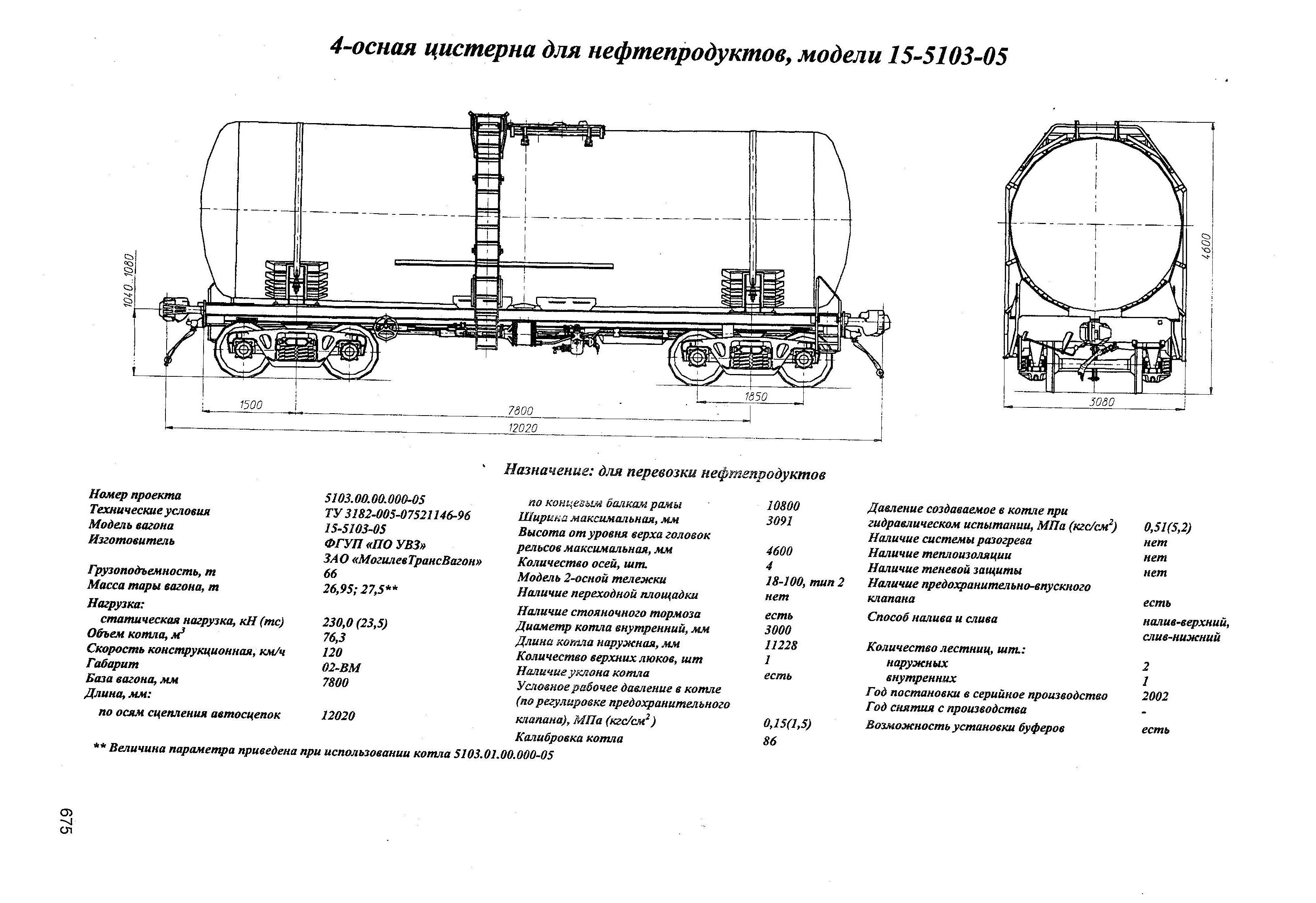

4-осная цистерна для нефтепродуктов, модели 15-5103-05
Модель вагона: 15-5103-05
Тип: Цистерны
Назначение: для перевозки нефтепродуктов
Примечание: Величина параметра приведена при использовании котла 5103.01.00.000-05
| Номер проекта | 5103.00.00.000-05 |
| Технические условия | ТУ 3182-005-07521146-96 |
| Модель вагона | 15-5103-05 |
| Изготовитель | ФГУП «ПО УВЗ» ЗАО «МогилееТрансВагон» |
| Грузоподъемность, т | 66 |
| Масса тары вагона, т | 26,95; 27,5** |
| Нагрузка:статическая нагрузка, кН(тс) | 230,0 (23,5) |
| Объем котла, м3 | 76,3 |
| Скорость конструкционная, км/ч | 120 |
| Габарит, мм | 02-ВМ |
| База вагона, мм | 7800 |
| Длина, мм:по осям сцепления автосцепок | 12020 |
| Длина, мм:по концевым балкам рамы | 10800 |
| Ширина максимальная, мм | 3091 |
| Высота от уровня верха головок рельсов до уровня пола (максимальная), мм | 4600 |
| Количество осей, шт | 4 |
| Модель 2-осной тележки | 18-100, тип 2 |
| Наличие переходной площадки | нет |
| Наличие стояночного тормоза | есть |
| Диаметр котла внутренний, мм | 3000 |
| Длина котла наружная, мм | 11228 |
| Количество верхних люков, шт | 1 |
| Наличие уклона котла | есть |
| Условное рабочее давление в котле (по регулировке предохранительного клапана), МПа (кгс/см2) | 0,15(1,5) |
| Калибровка котла | 86 |
| Давление создаваемое в котле при гидравлическом испытании, МПа (кгс/см2) | 0,51(5,2) |
| Наличие системы разогрева | нет |
| Наличие теплоизоляции | нет |
| Наличие теневой защиты | нет |
| Наличие предохранительного впускного клапана | есть |
| Способ налива и слива | налив-верхний, слив-нижний |
| Количество лестниц, шт:наружных | 2 |
| Количество лестниц, шт:внутренних | 1 |
| Год постановки на серийное производство | 2002 |
| Год снятия с производства | - |
| Возможность установки буферов | есть |
