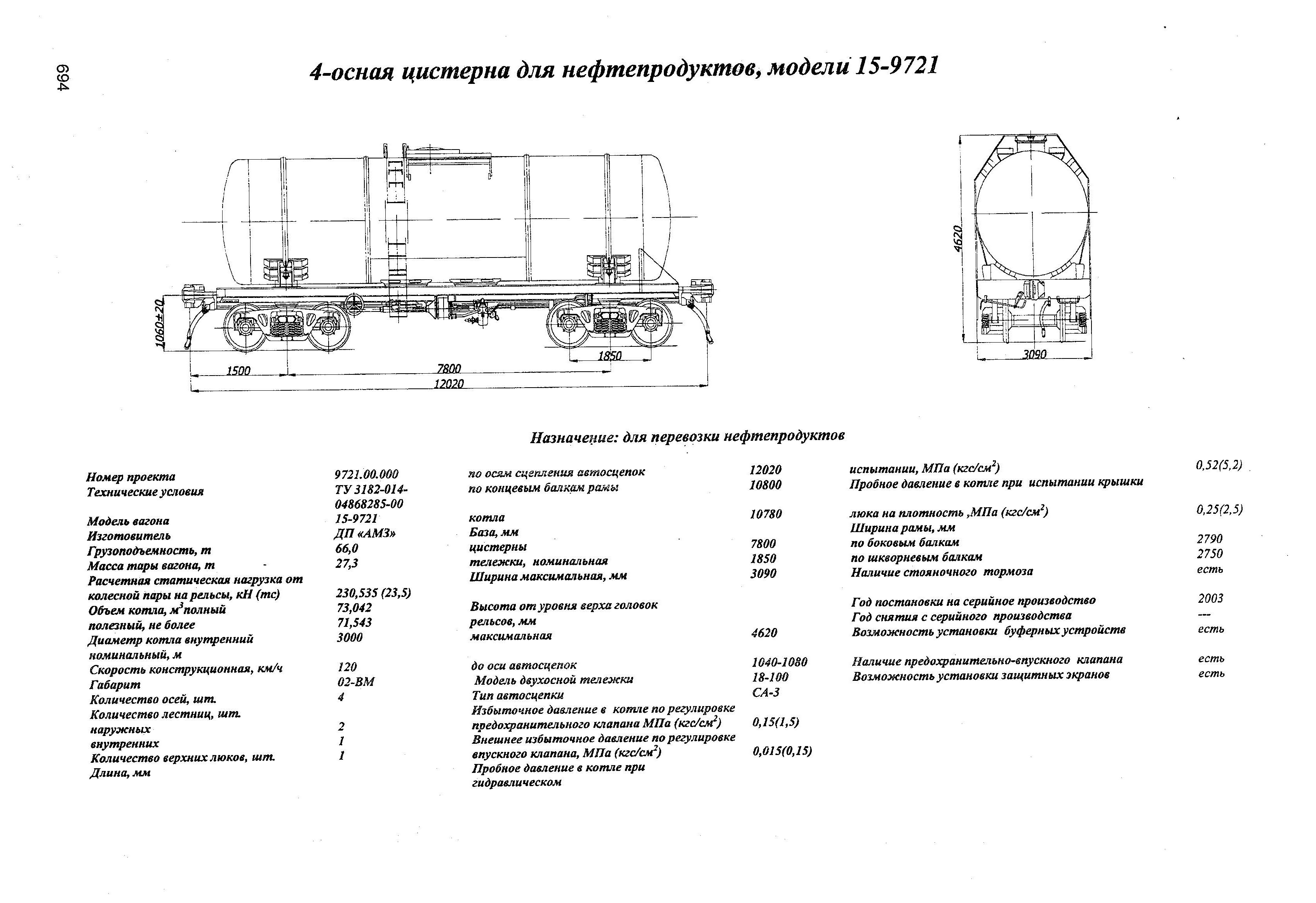

4-оспая цистерна для нефтепродуктов, модели 15-9721
Модель вагона: 15-9721
Тип: Цистерны
Назначение: для перевозки нефтепродуктов
| Номер проекта | 9721.00.000 |
| Технические условия | ТУ 3182-014-04868285-00 |
| Модель вагона | 15-9721 |
| Изготовитель | ДП «АМЗ» |
| Грузоподъемность, т | 66,0 |
| Масса тары вагона, т | 27,3 |
| Расчетная статическая нагрузка от колесной пары на рельсы, кН (тс) | 230,535 (23,5) |
| Объем котла, м3:полный | 73042 |
| Объем котла, м3:полезный, не более | 71543 |
| Диаметр котла внутренний номинальный, м | 3000 |
| Скорость конструкционная, км/ч | 120 |
| Габарит, мм | 02-ВМ |
| Количество осей, шт | 4 |
| Количество лестниц, шт:наружных | 2 |
| Количество лестниц, шт:внутренних | 1 |
| Количество верхних люков, шт | 1 |
| Длина, мм:по осям сцепления автосцепок | 12020 |
| Длина, мм:по концевым балкам рамы | 10800 |
| Длина, мм:котла | 10780 |
| База вагона, мм:цистерны | 7800 |
| База вагона, мм:тележки, номинальная | 1850 |
| Ширина максимальная, мм | 3090 |
| Высота от уровня верха головок рельсов, мм:максимальная | 4620 |
| Высота от уровня верха головок рельсов, мм:до оси автосцепок, мм | 1040-1080 |
| Модель двухосной тележки | 18-100 |
| Тип автосцепки | СА-3 |
| Избыточное давление в котле по регулировке предохранительного клапана, МПа (кг/см2) | 0,15(1,5) |
| Внешнее избыточное давление по регулировке впускного клапана, МПа (кгс/см2) | 0,015(0,15) |
| Пробное давление в котле при гидравлическом испытании, МПа (кг/см2) | 0,52(5.2) |
| Пробное давление в котле при испытании крышки люка на плотность ,МПа (кгс/см2) | 0,25(2,5) |
| Ширина рамы, мм:по боковым балкам | 2790 |
| Ширина рамы, мм:по шкворневым балкам | 2750 |
| Наличие стояночного тормоза | есть |
| Год постановки на серийное производство | 2003 |
| Год снятия с серийного производства | — |
| Возможность установки буферов | есть |
| Наличие предохранительного впускного клапана | есть |
| Возможность установки защитных зкранов | есть |
